sábado, 24 de noviembre de 2018

Kits



Como ya he comentado anteriormente, con objeto de dar una salida ágil a los materiales que tenía acopiados para fabricar los equipos de la tienda, decidí ofrecer la posibilidad de adquirir estos equipos en forma de kit. Esta propuesta ha tenido bastante éxito, pues con esta solución he vaciado mis stocks en pocos días. Desde luego al ofrecerlos a mitad de precio, era una oportunidad estupenda.

Sin embargo soy consciente de que no todos los aficionados a los trenes tienen porqué saber montar un kit, y ni siquiera tienen porqué saber en que consiste exactamente un kit y qué ventajas e inconvenientes aporta. Así que creo oportuno explicar aquí en qué ha consistido esta forma de distribuir estos equipos. En la fotografía de cabecera, tenemos concretamente el kit correspondiente al controlador "estrella" de la serie, el PWM71, que hasta ahora se vendía en la tienda montado y acompañado de unos accesorios para instalarlo en un panel, es decir con el aspecto que vemos en la imagen adjunta.

Lo primero que se aprecia es que este controlador consta de dos placas de circuito, que en la imagen aparecen montadas una sobre otra y unidas por tornillos. Esto quiere decir que realmente el kit consta de dos conjuntos distintos cada uno de los cuales va empaquetado en una bolsa que contiene la placa del circuito y todos los componentes que se sueldan en la placa correspondiente. Se incluye además la lista de componentes, algo fundamental para saber qué componente va en cada punto de la placa.


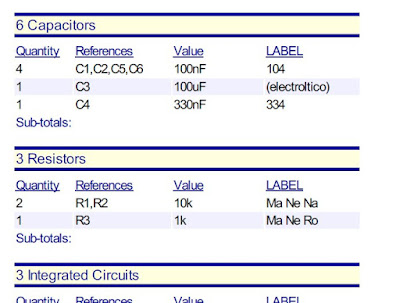

La imagen anterior reproduce la placa PWM7W que tomamos como ejemplo. Se puede ver que están dibujados todos los componentes que debe llevar, reproduciendo su forma y dimensiones (lo que se llama la "huella"  del componente), y además junto a cada componente hay una referencia del tipo "U1", "C4", "R3" etc,  Mirando en la lista de componentes que se reproduce parcialmente junto a estas líneas, vemos que tiene una columna "References" conde aparecen esas mismas referencias, y la derecha aparece la columna "LABEL" que indica la inscripción que lleva el componente. Por ejemplo, en la imagen de la placa vemos que hay un componente marcado con la referencia "C4" Si miramos en la lista de componentes vemos que C4 está en la tercera linea y es un condensador ("Capacitor") que debe llevar la inscripción "334" Buscamos el condensador que lleve esa inscripción  y lo colocamos en la placa en C4 metiendo sus terminales por los taladros de esa referencia.

Como otro ejemplo, vemos el componente de referencia "R1" Si lo buscamos en la tabla "R1" aparece en sección de resistencias y en label vemos que pone Ma Ne Na, lo que significa que debemos buscar una resistencia con los anillos de color Marrón Negro y Naranja (leídos siempre de izquierda a derecha con la banda dorada a la derecha) Entonces la colocamos en la referencia R1. Análogamente la referencia "R3" está en las resistencias y debe tener los anillos Marrón Negro Rojo. Adviértase que con este sistema no hay que interpretar códigos ni colores así que no hay lugar a confusión.

En otros componentes es todavía más fácil, porque a pesar le que el sistema explicado sigue siendo aplicable, además en la propia placa está impresa la "LABEL" del componente como es el caso de los circuitos integrados U1 U2 U3.

También es útil ayudarse de las fotografías del circuito montado, que se encuentran en los folletos de instrucciones, como sería el caso de esta imagen:


Así que como vemos, la identificación de qué componente va en cada referencia no tiene pérdida y no requiere más que un poco de atención, y muchas veces una buena lupa.

Solamente queda un punto a considerar, y es la "orientación" cuando hay que situar el componente precisamente en una posición y no es válido colocarlo al revés. Hay componentes como las resistencias, o condensadores no electrolíticos que pueden colocarse indistintamente en un sentido o en otro. Pero otros componentes si que requieren que se coloquen en una posición determinada Hay varios casos:

Los diodos (referencias Dx)  Tienen en el cuerpo un anillo de color y en el dibujo de referencias está marcada la posición de ese anillo. Véase por ejemplo la referencia D5 en la placa que es un rectángulo con un trazo adicional a la derecha. Luego en la imagen de la placa montada, vemos como el correspondiente diodo es negro pero tiene un anillo blanco que se ha situado a la derecha según lo indicado en la referencia

Los circuitos integrados como la referencia U2 tienen dibujada en la placa, en uno de los lados cortos, una muesca. En este caso es hacia la derecha. Cuando se coca el chip, debe colocarse la muesca marcada en uno de los lados orientada hacia ese lado. Además (aunque esto puede fallar) la referencia del circuito impresa en la placa se lee en el mismo sentido que la referencia grabada en el componente.

Otros componentes que tienen los terminales dirigidos hacia abajo (condensadores electrolíticos, diodos led, etc) tienen un terminal más largo que otro. El terminal más largo debe siempre introducirse por el taladro más próximo al símbolo "+" impreso en la placa. Véase el componente C3

Otro caso se da con las redes de resistencias que son unos componentes con una forma característica de peine, como vemos a la izquierda.

En este caso sobre la cápsula hay un punto impreso y el dibujo de la referencia es un rectángulo con los nueve (o cinco) taladros que corresponden a los terminales del componente.

 En uno de los extremos el taladro está encerrado en un cuadradito y ese debe ser el taladro en el pongamos el terminal marcado con el punto. En la imagen se indican con flechas el punto de referencia y el taladro marcado.

Algunos componentes como U1 y U3 llevan taladros para atornillarlos a la placa con los tornillos y tuercas incluidos en el kit. Debe siempre atornillase el componente antes de soldarlo y hacerlo firmemente porque por esos tornillos se evacúa el calor producido en el funcionamiento.

Lo interesante de todo esto, y lo que me ha llevado a escribir este artículo, es demostrar que para montar un circuito en kit no hace falta saber una palabra de electrónica, ni hace falta saber leer los símbolos de los componentes ni interpretar sus valores, y por supuesto tampoco hace falta saber cómo funciona el circuito que estamos montando. Es algo mucho más parecido a cuando montamos una maqueta de plástico cuyas piezas están todas marcadas y hay dibujos que muestran dónde va cada pieza. De hecho es incluso más fácil, porque todas las piezas se montan en un solo plano que es placa del circuito, y que lleva impresas todas las referencias.

Así que si procede con orden y método, no hay ningún motivo para que el circuito final no funcione.

Claro que aquí hay una complicación adicional, y es que todas las piezas deben ser soldadas a la placa de circuito impreso. La técnica para soldar correctamente es sencilla pero hay que aprenderla y practicarla un poco, y sobre todo equiparse con buenos elementos. Así que parece que ya tenemos tema para el próximo artículo: Un cursillo de soldadura de componentes.

Y si alguien se pregunta a qué viene dar aquí estas instrucciones, el motivo es muy claro: La forma de distribución en Kit es la que permite ofrecer estos productos a precios razonables. El motivo es que la producción de las placas de circuito impreso es un proceso totalmente automatizado y relativamente barato, pero si encargamos a alguna empresa el montaje y soldadura de los componentes el precio del producto se dispara. He sondeado en alguna empresa de China (la misma que me fabrica las placas) pero estoy viendo que a pesar de todo lo que se diga de los Chinos, el precio es alto, y además si importo las placas ya montadas con todos sus componentes, la aduana cobra sobre el precio final, no sobre una pequeña parte como ocurre si sólo importo las placas. Todo ello encarece mucho el producto, sobre todo si como es el caso, hablamos de series muy cortas.

Así que la principal ventaja que tendría el distribuir los equipos en forma de kit es que podría ofrecerlos a precios razonables, sin que a mi me supusiese tanto trabajo como era el enviarlos montados y probados. Naturalmente hay una desventaja clara y es que al salir los productos desmontados no puedo ofrecer garantía alguna sobre su funcionamiento, ya que un mal montaje o una operación de soldadura deficiente puede hacer que el equipo no funcione.
